25J電子投影儀

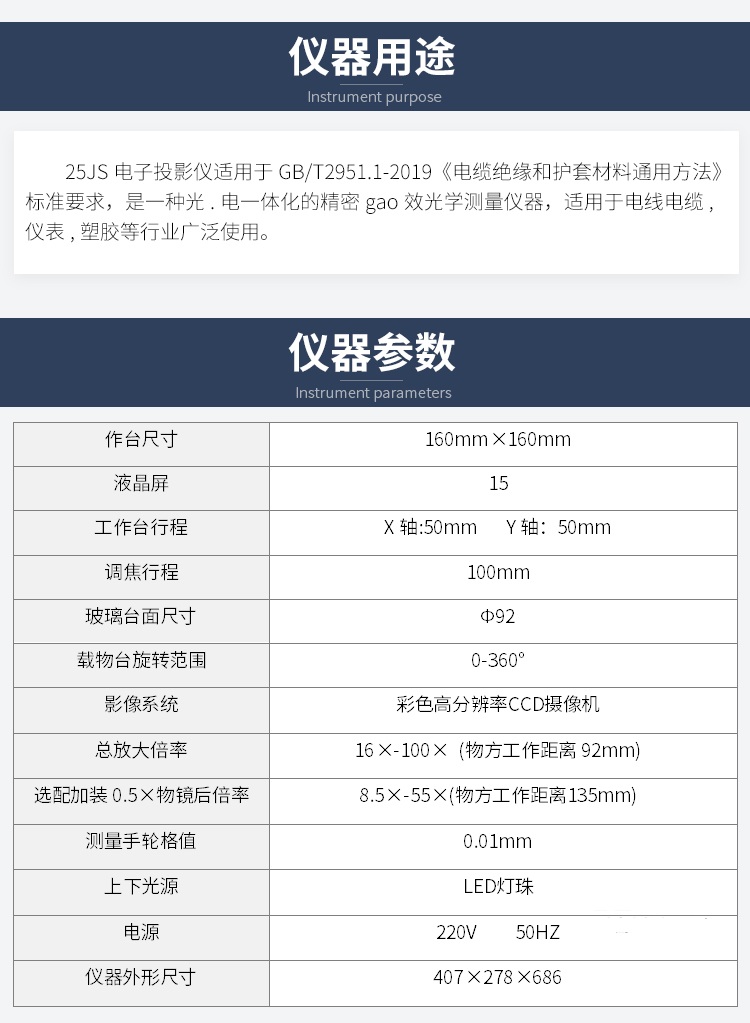

一丶儀器用途

25J電子投影儀是集精密機械丶光學丶電子于一體的精密高效長度測量儀器。被廣泛應用于機械丶儀表丶電子丶電纜丶彈簧五金丶建材輕工業等行業，院校丶研究所丶計量檢定部門的計量室丶實驗室和生產車間。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀。

二丶儀器規格參數

   工作臺尺寸：160mm*160mm

   液晶屏：15’

   工作臺行程：*軸：50mm    Y軸：50mm

   調焦行程：100mm

   玻璃臺面尺寸：?92

   載物臺旋轉范圍：0-360°

   旋轉角度游標分劃：5’

   影像系統：猜測高分辨率CCD攝像機

   放大倍率16*-100*

   測量手輪規格：0.01mm

   上  下光源：LED燈珠

   電源：220V  50HZ

   儀器外形尺寸：407*278*686

三丶測量精度

   儀器示值誤差≤（4+40L）    微米（u m)

   儀器示值誤差：包括測量誤差與儀器系統誤差。

   注：測量地點溫度變化（20° ±3°）C

   L--被測件長度
