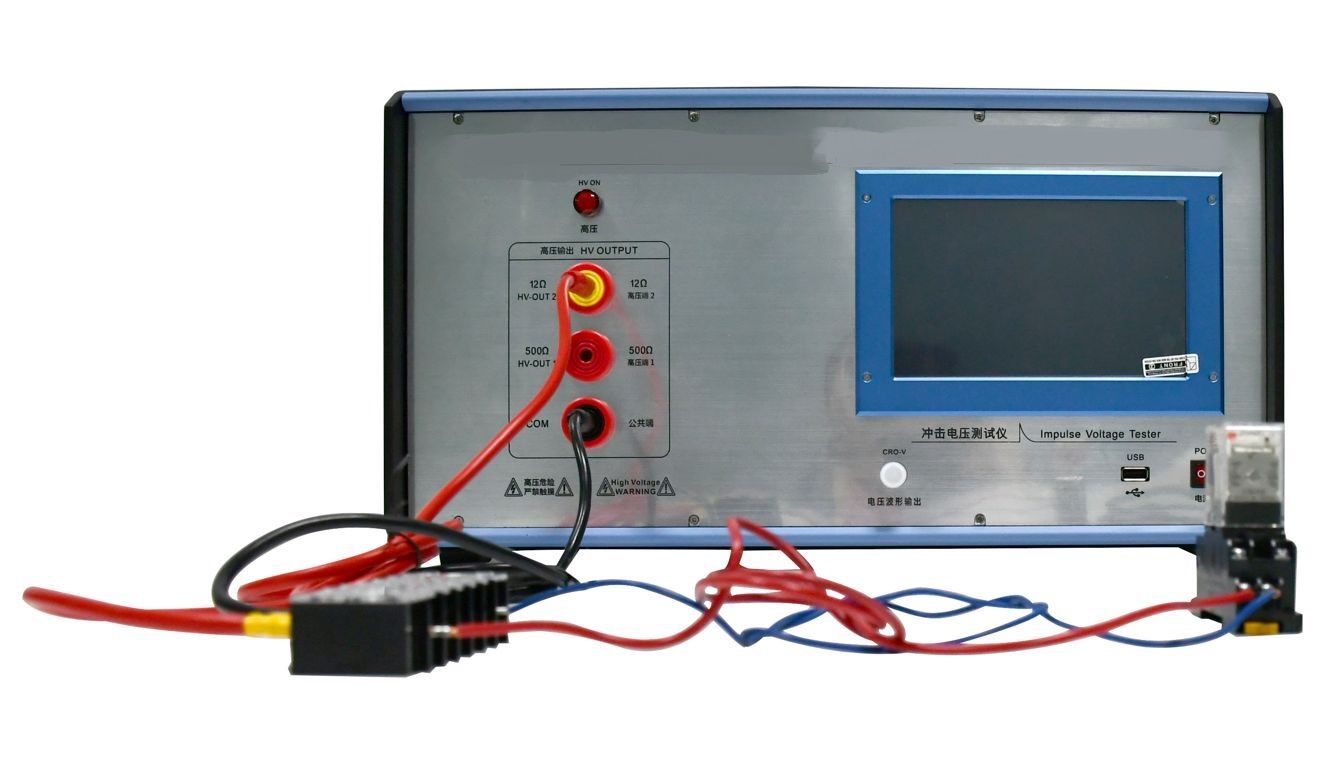

GB4706.1第14條款脈沖沖擊電壓測試儀
一、符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第14條款
GB4943.1-2022《信息技術設備 安全 第1部分：通用要求》第1.5.7.2, 第1.5.7.3，第2.10.3.9，第6.2.2.1第7.4.2，第7.4.3條和G5章及附錄N
GB8898-2022《音頻、視頻及類似電子設備 安全要求》第13.3.4，附錄J.5及附錄K
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用和類似用途器具、信息技術設備、音視頻電子設備
試驗用途：用于對試樣可能經受的瞬態過電壓進行驗證
測試原理：沖擊電壓試驗儀是波形為1.2/50ms(10/700ms)的標準雷電波試驗裝置。儀器波前時間為1.2ms(10ms)，波后時間為50ms(700ms)，沖擊電壓試驗儀是一種破壞性試驗，在試驗中，如試品不能承受所施電壓，就會產生擊穿。試品擊穿時會產生火花和放電聲，儀器峰值電壓比空載時有較大幅度下降（接近于零），以后施加相同電壓再次試驗時,均有上述現象
設備結構：設備尺寸：約470×260×500（mm） W×D×H，設備重量：30kg
使用環境：電源：AC220V±10%/50-60Hz，溫度：15°C－35°C相對濕度10%－75%

三、技術參數：
1、開路輸出電壓12.0kV (Max) ±5％
2、波前時間/脈沖半峰值時間：1.2μs ±30％/50μs ±20％
3、輸出極性：正、負，可切換
4、輸出阻抗：12Ω±10％，500Ω
5、觸發方式：自動或手動，可單次觸發
6、試驗次數：1-9999次
7、間隔時間：3-999s
